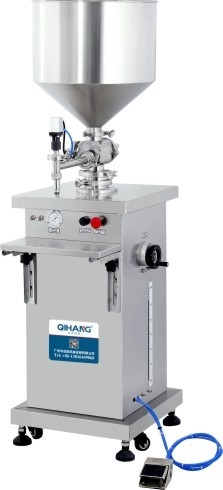

Machine à emballer automatique précise de la boisson 60ml

Système de conditionnement automatique précis de vente chaude de la Chine, crème/machine à emballer automatique de pâte

1.introduction de représentation

La machine de remplissage semi-automatique de piston produite par notre société a été remodelée sur la base de la référence aux produits étrangers semblables et quelques fonctions supplémentaires ont été ajoutées. Elle fait l'opération, l'erreur de précision, l'ajustement de charge, l'équipement nettoyant, l'entretien et d'autres aspects plus simples et commodes.
Sur cette base, la machine de remplissage pneumatique adopte les composants pneumatiques pour remplacer le circuit de commande électrique, ainsi il est particulièrement approprié pour l'usage dans l'environnement avec des conditions anti-déflagrantes.
2.Sélection modèle

TVFA1- 6	(5-60ml)
TVFA1-12	(15-120ml)
TVFA1-25	(60-250ml)
TVFA1-50	(120-500ml)
TVFA1-100	(100-1000ml)
TVFA1-250	(500-2500 ml)
TVFA1-500	(500-5000 ml)

Le type de machine de remplissage produit par la société est déterminé selon le volume remplissant maximum exigé par l'utilisateur.

principe 3.working

普林西比勒德fonctionnement de la机快速眼动plissage semi-automatique pneumatique pure de piston est : le piston dans le cylindre d'alimentation est conduit pour échanger par le mouvement en avant et arrière du cylindre, afin de produire de la pression négative dans la cavité avant du cylindre d'alimentation.
Quand le cylindre avance, le piston est retiré et de la pression négative est produite dans la chambre avant du cylindre. Le matériel dans le fût d'alimentation est pressé dans le tube d'alimentation par pression atmosphérique et entre dans le tube d'alimentation par le clapet anti-retour de l'admission et du débouché matériels.
Pendant que le cylindre se déplace vers l'arrière, il pousse le piston en avant, serrant le matériel. Le matériel entre dans le tuyau de décharge par la valve à sens unique de décharge et entre dans finalement la bouteille vide par la tête remplissante (la tête remplissante se ferme en alimentant et s'ouvre en déchargeant) pour accomplir le premier remplissage.
La machine de remplissage de piston est une action mécanique simple simple pour chaque remplissage, ainsi elle a l'exactitude et la stabilité remplissantes de haute pour chaque conteneur régulier.

4.Characteristics de machine de remplissage pneumatique

1. Tout l'air comprimé est employé comme contrôle, ainsi il est particulièrement approprié à l'environnement avec des conditions de protection d'explosion.
Haute sécurité.
2, aucune électricité statique, phénomène de l'électricité de chanvre, également n'ont pas besoin d'être fondus.
3. Car le contrôle pneumatique et dur le positionnement sont adoptés, la précision remplissante est haute, et la précision peut être commandée à moins de 0,5%
(Basé sur le volume remplissant maximum)

5.Ordre d'inspection et d'opération avant de commencer

Avant de commencer la machine, le contrôle si toutes les pièces de la machine sont normales, afin d'éviter l'échec mécanique ou le dommage corporel.
Vérifiez le contenu et les opérations :
1. Si les poignées de fixage avant et arrière sont maintenues.
2. Si la bride de trois-fin de la pièce en t d'admission et de débouché est maintenue.
3. Si la bride croisée et la tête remplissante de la barre de traverse et de la barre verticale sont maintenues.
4, par la source d'air de pression atmosphérique, la pression < 8=""> 5. ouverte le commutateur de source d'air et s'assurent que le tuyau d'air noir du petit cylindre avec la tête remplissante est sur le dessus.
(Note : Elle est strictement interdite pour fonctionner sans matériaux pendant longtemps)

6.Ajustement de volume remplissant

L 'ajustement du体积remplissant est确定par l'utilisateur selon le volume (ml) ou le poids (G) de la matière d'agrégation. Puisque le poids du matériel est différent, ainsi les données du compteur de chargement est différent. En ajustant le commutateur contrôlé par le programme, la quantité et la précision remplissantes peuvent être ajustées sur le besoin des utilisateurs.
Les opérations spécifiques sont comme suit :
1. réglage approché : ajustez la vis d'approche du commutateur de contrôle aérien pendant le processus, et déplacez la position de la vis d'approche aux left and right convenablement
Ajustez la vis de réglage du commutateur de retour de contrôle aérien sur une position satisfaisante.
2. alignez la tête remplissante avec la tasse de mesure ou la bouteille remplissante (note : le cylindre remplissant doit être plein, autrement la quantité remplissante n'est pas laissée). Veuillez vérifier si la tasse de mesure est remplie exactement ou employez un équilibre électronique pour peser la quantité remplissante de la bouteille remplissante.
3. S'il y a n'importe quelle erreur, le commutateur de retour de décalage de volant de commande est appliqué pour avancer, réduit la charge, et s'inverse.
4. ajustez le commutateur de commande de retour de programme à plusieurs reprises jusqu'au réglage fin sur la charge et la précision requises.

7.Ajustement de vitesse remplissante

La vitesse remplissante est déterminée par les six facteurs suivants :
1. La vitesse d'aspiration dépend de la viscosité du produit et de la longueur du tube d'aspiration.
2. la vitesse remplissante dépend du diamètre de la tête remplissante. Le grand calibre signifie la vitesse rapide.
3, le degré écumant du produit, vitesse remplissante de haut produit de bulle devraient être ralentis.
4, combien chargement, chargement plus de vitesse coûte plus lent.
5. L'exactitude du volume remplissant. Si de grande précision est exigé, la vitesse remplissante devrait être ralenti.
6, avant et après le débit d'air de contrôle d'ajustement de vanne de régulation de vitesse.

CAS DE PROJET :

Contrôlez le ltem : nettoyez à l'aspirateur les émulsifiants d'homogénéisation, les hauts mélangeurs de détergent liquide de cisaillement, les dispositifs de l'eau d'ion d'osmose d'inversion, la diverse injection de l'eau, l'arme semi-automatique de liquide et d'onguent et les lignes de production remplissantes automatiques, en rond et les bouteilles plates automatiques et les machines à étiquettes semi-automatiques, les lignes de production d'entier-ensemble de parfum, l'équipement de laboratoire, les lignes d'écoulement, etc.
