1. معرفی عملکرد

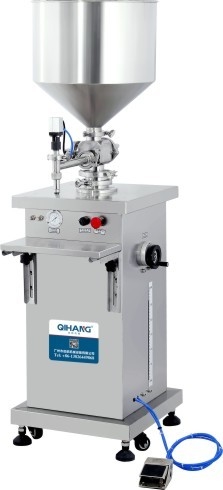

The semi-automatic piston filling machine produced by our company has been redesigned on the basis of reference to similar foreign products and some additional functions have been added.دستگاه پر کردن پیستون نیمه اتوماتیک تولید شده توسط شرکت ما بر اساس مراجعه به محصولات مشابه خارجی مجددا طراحی شده و برخی کارکردهای اضافی نیز به آن اضافه شده است.It makes the operation, precision error, load adjustment, equipment cleaning, maintenance and other aspects more simple and convenient.این عمل ، خطای دقیق ، تنظیم بار ، تمیز کردن تجهیزات ، تعمیر و نگهداری و جنبه های دیگر را ساده تر و راحت تر می کند.
بر این اساس ، دستگاه پر کننده پنوماتیک برای جایگزینی مدار کنترل الکتریکی ، اجزای پنوماتیک را اتخاذ می کند ، بنابراین به ویژه برای استفاده در محیط با الزامات ضد انفجار مناسب است.
2. انتخاب مدل
TVFA1- 6 |
(5-60 میلی لیتر) |
TVFA1-12 |
(15-120ml) |
TVFA1-25 |
(60-250ml) |
TVFA1-50 |
(120-500ml) |
TVFA1-100 |
(100-1000ml) |
TVFA1-250 |
(500-2500 میلی لیتر) |
TVFA1-500 |
(500-5000 میلی لیتر) |
نوع دستگاه پرکن تولید شده توسط شرکت با توجه به حداکثر حجم پر کننده مورد نیاز کاربر تعیین می شود.
3.اصلکار
اصلکاردستگاهپرکردنپیستونپنوماتیکنیمه اتوماتیک خالص عبارت است از: پیستون در سیلندر خوراک با حرکت به جلو و عقب سیلندر به منظور بازگشت به حرکت در می آید ، به طوری که باعث ایجاد فشار منفی در حفره جلوی سیلندر خوراک می شود.
When the cylinder moves forward, the piston is pulled back and negative pressure is generated in the front chamber of the cylinder.هنگامی که استوانه به جلو حرکت می کند ، پیستون به عقب کشیده می شود و فشار منفی در محفظه جلوی استوانه ایجاد می شود.The material in the feed drum is pressed into the feed pipe by atmospheric pressure and enters into the feed pipe through the check valve of the material inlet and outlet.مواد موجود در درام خوراکی با فشار اتمسفر وارد لوله خوراک می شوند و از طریق شیر کنترل ورودی و خروجی مواد وارد لوله تغذیه می شوند.
As the cylinder moves backward, it pushes the piston forward, squeezing the material.با حرکت سیلندر به عقب ، پیستون را به جلو هل می دهد و مواد را فشرده می کند.The material enters the discharge hose through the discharge one-way valve and finally enters the empty bottle through the filling head (the filling head closes when feeding and opens when discharging) to complete the first filling.مواد از طریق دریچه یک طرفه تخلیه وارد شیر تخلیه می شوند و سرانجام از طریق سر پر کننده بطری خالی وارد می شوند (سر پر کننده هنگام تغذیه بسته می شود و هنگام تخلیه باز می شود) تا اولین پر شود.
دستگاه پر کردن پیستون یک عمل مکانیکی ساده برای هر پر کردن است ، بنابراین از دقت و پایداری بالایی در پر کردن هر ظرف معمولی برخوردار است.
ویژگی های دستگاه پرش پنوماتیک
1. تمام هوای فشرده شده به عنوان کنترل استفاده می شود ، بنابراین به خصوص در محیط با الزامات محافظت از انفجار مناسب است.
امنیت بالا.
2 ، هیچ الکتریسیته ساکن ، پدیده برق کنف ، همچنین نیازی به پایه ندارد.
3.با کنترل پنوماتیک و موقعیت سخت ، دقت پر شدن زیاد است ، و می توان دقت آن را در 5/0 درصد کنترل کرد
(براساس حداکثر حجم پر)
5- سکانس بازرسی و بهره برداری قبل از شروع کار
قبل از راه اندازی دستگاه ، بررسی کنید که آیا تمام قسمت های دستگاه نرمال است ، تا از خرابی مکانیکی یا آسیب دیدگی شخصی جلوگیری شود.
محتویات و عملیات را بررسی کنید:
1. اینکه آیا دسته های جلو و عقب قفل شده باشند.
2. اینکه آیا بست سه پایه ورودی و خروجی بسته شده است یا خیر.
3.اینکه آیا گیره متقاطع و سر پر کننده میلگرد و نوار عمودی بسته شده است.
4 ، از طریق منبع هوای فشار هوا ، فشار <8㎏ / C㎡ ، فشار هوا 4/5 درجه سانتیگراد.
5- سوئیچ منبع هوا را باز کنید و مطمئن شوید که لوله هوای سیاه استوانه کوچک با سر پر کننده در بالا قرار دارد.
(توجه: کار بدون مواد برای مدت طولانی کاملاً ممنوع است)
6. تنظیم حجم پر کردن
The adjustment of filling volume is determined by the user according to the volume (ml) or weight (g) of the filling material.تنظیم حجم پر کردن با توجه به حجم (میلی لیتر) یا وزن (گرم) مواد پر کننده توسط کاربر تعیین می شود.Because the weight of the material is different, so the data of the loading counter is different.از آنجا که وزن مواد متفاوت است ، بنابراین داده های پیشخوان بارگذاری متفاوت است.By adjusting the program-controlled switch, the filling quantity and precision can be adjusted to the user's requirement.با تنظیم سوئیچ کنترل شده برنامه می توان مقدار و پر شدن آن را با توجه به نیاز کاربر تنظیم کرد.
عملیات خاص به شرح زیر است:
1. تنظیم درشت: پیچ تنظیم سوئیچ کنترل هوا را در طی فرایند تنظیم کنید و موقعیت پیچ تنظیم را به طور مناسب به چپ و راست منتقل کنید
پیچ تنظیم سوئیچ کنترل هوای برگشت را در یک موقعیت رضایت بخش تنظیم کنید.
2. Align the filling head with the measuring cup or the filling bottle (note: the filling cylinder must be full, otherwise the filling quantity is not allowed).2. سر پر کننده را با فنجان اندازه گیری یا بطری پر كنار هم تراز كنید (توجه داشته باشید: سیلندر پركننده باید پر باشد ، در غیر این صورت مقدار پر شدن مجاز نیست).Please check whether the measuring cup is filled accurately or use an electronic balance to weigh the filling quantity of the filling bottle.لطفاً بررسی کنید که آیا فنجان اندازه گیری دقیقاً پر شده است یا از ترازوی الکترونیکی برای وزن کردن مقدار پر شدن بطری پر کننده استفاده می کنید.
3.در صورت بروز هرگونه خطا ، سوئیچ برگشتی Shiftheel handheel برای حرکت به جلو ، کاهش بار و معکوس استفاده می شود.
4- سوئیچ کنترل برنامه بازگشت را بطور مکرر تنظیم کنید تا تنظیم دقیق بار و دقت لازم انجام شود.
7. تنظیم سرعت پر کردن
سرعت پر کردن با شش عامل زیر تعیین می شود:
1. سرعت مکش به ویسکوزیته محصول و طول لوله مکش بستگی دارد.
2. Filling speed depends on the diameter of filling head.2- سرعت پر شدن به قطر سر پر شده بستگی دارد.Large caliber means fast speed.کالیبر بزرگ به معنی سرعت سریع است.
3 ، درجه کف کف محصول ، حباب بالا سرعت پر کردن محصول باید کند شود.
4 ، چه مقدار بارگیری ، سرعت بارگذاری بیشتر کندتر است.
5. The accuracy of filling volume.5. دقت حجم پر کردن.If high accuracy is required, the filling speed should be slowed down.در صورت نیاز به دقت بالا ، سرعت پر شدن باید کند شود.
6 ، قبل و بعد از تنظیم سرعت تنظیم تنظیم میزان تنظیم سرعت جریان هوا.
